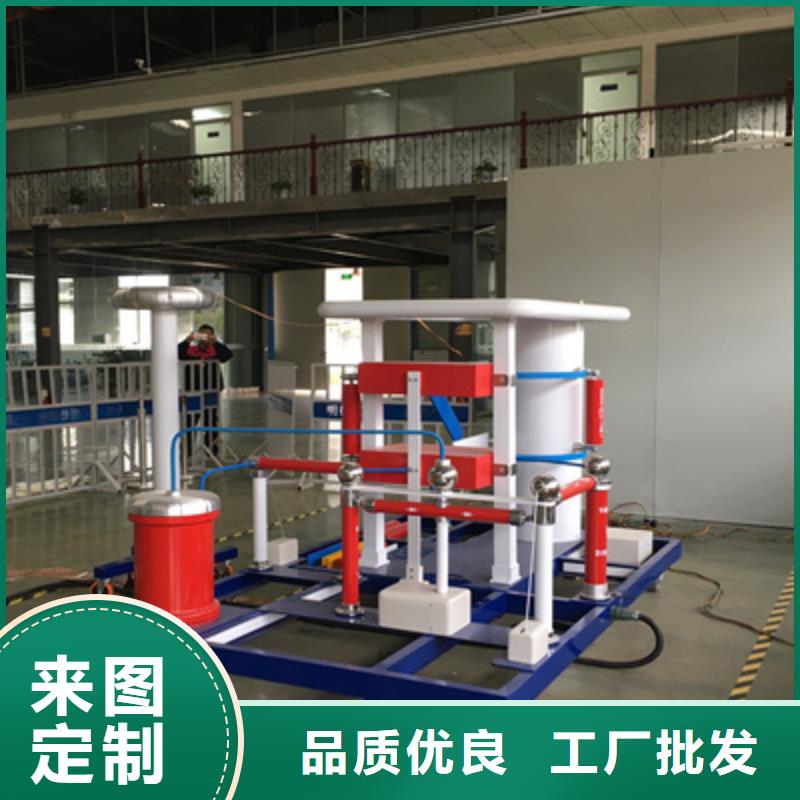

孝感雷电冲击发生器主要部件充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/500mA的高压整流硅堆反向耐压200kV，平均电流0.5A，高压整流硅堆安装在充电变压器旁：(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边恒流充电方式；(6)恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器，用100kV，400M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F，直流工作电压75kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；(5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍

孝感雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍

孝感雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 高压输变电设备的绝缘与配合GB/T 16927.高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1高电压冲击试验用数字记录仪ZBF 24001冲击电压试验实施细则GB/T11920 电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。

<孝感>天正华意电气设备有限公司
雷电冲击电压发生器全自动试验系统装置产品介绍 <孝感>天正华意电气设备有限公司

孝感雷电冲击发生器注意事项8.1主回路电源应满足容量8.2所有接地为实际上的一点接地8.3所有调波电阻严禁摔、跌、踩8.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击8.5变压器、电容器缺油时严禁使用8.6整体设备严禁在空气温度低于-25℃时使用或贮存8.7铜球表面均无划伤或受碰撞痕迹8.8设备严禁倾斜使用8.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用8.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.8.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、七项中所规定的必须严格遵守。九、日常维护9.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。9.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。9.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。9.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。十、成套设备的主要部件10.1控制台 1套（多种供选择）10.2 充电装置 1套10.3冲击电压发生器本体 1套（多种供选择）10.4弱阻尼电容分压器 1套10.5冲击电压测量仪1套（多种供选择）十一、随机文件及附件11.1冲击电压发生器说明书1份11.2冲击电压发生器本体、充电装配图 1份11.3弱阻尼电容分压器装配图 1份11.4冲击控制台（箱）电路原理图 1份11.5冲击控制台（箱）说明书1份11.6成套装置出厂试验报告1份11.7产品合格证 1份11.8手动接地棒1根

孝感雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍
雷电冲击电压发生器全自动试验系统装置产品介绍 <孝感>天正华意电气设备有限公司

孝感雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

孝感雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

<孝感>天正华意电气设备有限公司
雷电冲击电压发生器全自动试验系统装置产品介绍 <孝感>天正华意电气设备有限公司

孝感雷电冲击发生器 技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍

孝感雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍 雷电冲击电压发生器全自动试验系统装置产品介绍 <孝感>天正华意电气设备有限公司

孝感雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。

孝感雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

<孝感>天正华意电气设备有限公司

孝感雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<孝感>天正华意电气设备有限公司
雷电冲击电压发生器全自动试验系统装置产品介绍 <孝感>天正华意电气设备有限公司

孝感雷电冲击发生器 触发球间隙调试在【参数设置】页面中，点击【球隙调试】进入触发球间隙调试，该页面总共包括3部分，触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示：右图，以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值，也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置，和位置。5.3.8.触发球距离设置：右图，将调试结果输入在这里。?触发球小位置：将触发球运行至小距离处，记录当前触发球位置的量值，写入【触发球小距离位置】，或者将触发球运行至小距离处后，点击【写入小位置】按钮，数值自动记录。?触发球位置：将触发球运行至距离处，记录当前触发球位置的量值，写入【触发球距离位置】，或者将触发球运行至距离处后，点击【写入位置】按钮，数值自动记录。保存参数：调试结束后，点击【保存】按钮，保存调试结果。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍
<孝感>天正华意电气设备有限公司

孝感雷电冲击发生器 七、3600kV弱阻尼电容分压器弱阻尼电容分压器由二节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由2节组成，每节额定参数900kV/1600 P额定电压标准雷电波3600kV高压臂标称电容量：800pF部分响应时间Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为4000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

雷电冲击电压发生器全自动试验系统装置产品介绍

孝感雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

<孝感>天正华意电气设备有限公司 雷电冲击电压发生器全自动试验系统装置产品介绍

孝感雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：
